Komíny - konstrukce a navrhování komínů

Základní parametry správně navrženého komínu aneb jak má vypadat kvalitní komínový systém.

Komíny jsou stavební konstrukce, sloužící k odvádění spalin do volného ovzduší.
Spaliny jsou odváděny komínovými průduchy vytvořenými v komínovém plášti.

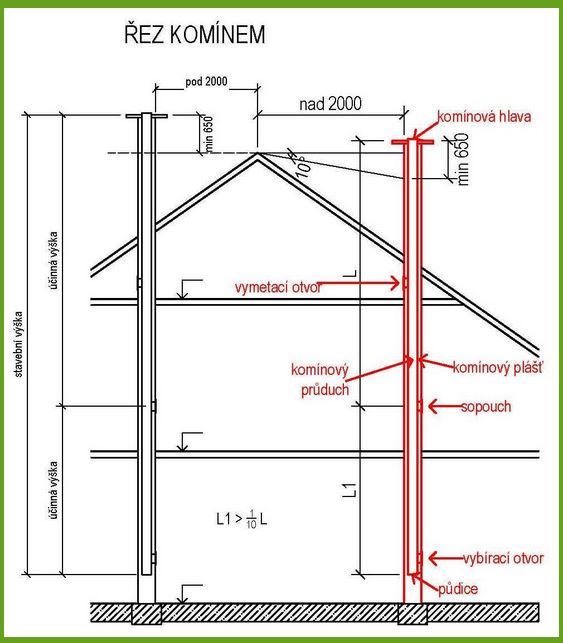

Navrhování komínů

Komínový průduch

Komínový průduch musí mít po celé účinné výšce neměnný průřez. Průduchy mohou mít průřez kruhový, čtvercový nebo obdélníkový. Nejmenší dovolený rozměr světlého průřezu je 100 mm.

Neúčinná výška sběrací výška L1 pro spotřebiče musí být alespoň 1/10 jeho účinné výšky L.

Komínový plášť

Komínový plášť musí být nehořlavý, málo nasákavý, odolný proti účinkům spalin. Komín procházející vnitřním prostorem nesmí mít při provozu teplotu vnějšího pláště vyšší než 52°C.

Otvory v komíně

1) Sopouch je část komína, která propojuje spotřebič a komínový průduch.

2) Vymetací otvor se navrhuje u komínových průduchů, které nelze vymetat přímo hlavou komína. Umísťuje se do místnosti, která neslouží k obývání. V případě, že není možné otvor umístit v obytných podlažích, musí se na střeše osadit komínová lávka.

3) Vybírací otvor se navrhuje vždy v úrovni půdice průduchu. Podlaha kolem vybíracích otvorů musí mít nehořlavou úpravu. Osazuje se v nejnižších prostorách, které neslouží k obývání.

Komíny podle konstrukčního uspořádání

a) Komíny jednovrstvé, kde průduch komína je vytvořen pouze komínovým pláštěm. Minimální tloušťka zděného komína je 140 mm.

b) Komíny vícevrstvé, jsou zpravidla tří složkové. Konstrukce se skládá z komínové vložky vytvářející komínový průduch, izolační vrstvy a komínového pláště.

• Vnitřní vrstva je tvořena komínovou vložkou (např. keramická), která je odolná proti chemickým a mechanickým účinkům spalin

• Druhá vrstva má tepelně izolační funkci. Výplňový materiál je minerální vata.

• Vnější vrstva má funkci ochrannou a statickou. Obvykle se staví z komínových tvarovek z lehčeného betonu.
